車庫頂板排水板廠家為您提供綠化屋面說明

文章來源：http://joyoutdoor.cn 　點擊數： 作者：admin 發布:2021-11-18 14:19

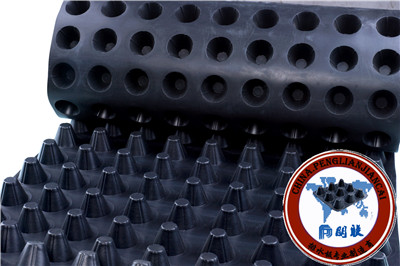

車庫頂板排水板在綠化屋頂上的應用十分廣泛，目前大部分樓盤設計之初就會添加上排水板一項。車庫頂板排水板廠家在此為您提供綠化屋頂?shù)慕榻B，為您施工提供便利。

1設計依據
《屋面工程技術規范》                              GB 50345-2012
《屋面工程質量驗收規范》                      GB 50207-2012
《公共建筑節能設計標準》                      GB 50189-2015
《種植屋面工程技術規程》                         JGJ 155-2013
《夏熱冬暖地區居住建筑節能設計標準》   JGJ 75-2012
《中南地區工程建筑標準設計-種植屋面》       11ZJ  203

2適用范圍
2.1綠色屋頂即種植屋面
2.2本作法適用于廣西地區新建建筑平屋面種植、既有建筑改造種植及坡屋面種植。
2.3使用本圖集的屋面應為現澆鋼筋混凝土平屋面、坡屋面，應采用Ⅰ***防水等***，一道防水層采用耐根穿刺防水材料，防水層的材料應具相容性。
2.4新建種植屋面設計應包括種植荷載在內的全部構造荷載，以及施工中的臨時堆放荷載。對既有建筑屋面改造種植的設計，對其原結構體系的承載能力重新核算，對其元防水及構造重新評估，必要時須加固改造之后方可實施。

3 種植屋面設計
3.1種植屋面工程應遵循“防、排、蓄、植”并重和“環保、節能、經濟、因地制宜”的原則。
3.2種植屋面設計應包括計算屋面結構荷載，設計屋面構造系統，選擇耐根穿刺防水材料和普通防水材料，確定保溫隔熱方式，選擇保溫隔熱材料、種植土類型與植物種類，制定配置方案，繪制細部構造圖等。
3.3根據氣候***點、屋面形式，選擇適合當?shù)胤N植的植物種類。不宜選擇根系穿刺性強的植物種類，也不易選擇速生喬木和灌木植物。
3.4種植屋面不宜設計為倒置式屋面。
3.5種植屋面***熱層應選用密度小、壓縮強度大、導熱系數小、吸水率低的材料。
3.6種植屋面排（蓄）水層應選用抗壓強度大、耐久性好的輕質材料。排（蓄）水層應鋪設至排水溝邊緣或水落口周邊。
3.7當屋面坡度＞20時，***熱層、防水層、排（蓄）水層、種植土層等均應采取防滑措施。
3.8種植屋面綠化指標宜符合下表的規定
                             種植屋面綠化指標

種植屋面類型	項目	指標（）
簡單式	綠化屋頂面積占屋頂總面積	≥50
	綠化種植面積占綠化屋頂面積	≥90

3.9簡單式種植屋面荷載不應＜1.0kN/㎡，應納入屋面結構荷載。種植土容重按20kN/m，具體厚度按單項工程設計。
3.10植物荷重設計應按植物在該環境下生長10年后的荷重估算，初栽植物的荷重應符合下表的規定。


                                                                        初栽植物的荷載

植物類型	小灌木	地被植物
植物高度或面積	1.0m~1.5m	1.0㎡
植物荷重（kN/株）	0.3~0.6	0.15~0.3
種植荷載（kN/㎡）	1.0~1.5	0.5~1.0

注：種植和在應包括種植區構造出自然狀態下的整體荷載。選擇植物應考慮植物生長產生的活荷載變化，一般情況下，樹高增加2倍，其重量增加8倍，需10年時間。

3.11耐根穿刺防水層上應設置保護層，保護層應符合下列規定：
3.11.1簡單式種植屋面宜采用體積比為1:3，厚度為15mm~20mm的水泥砂漿作為保護層。
3.11.2采用水泥沙漿和細石混凝土做保護層時，保護層下面應鋪設隔離層。
3.11.3采用土工布或聚酯無紡布作保護層時，單位面積質量不應＜300g/㎡。
3.12種植屋面宜根據屋面面積大小和植物配置，結合園路、排水溝、變形縫、綠篦等劃分種植區。綠篦、藤本植物宜選用三年生以上草本。
3.13種植平屋面的排水坡度不宜＜2；單項坡長＞9m時，應采用結構找坡。天溝、檐溝的排水坡度不宜＜1。屋面坡度＜10的種植坡屋面設計可按平屋面執行。屋面坡度在10~30的種植坡屋面設計應設置防滑構造。坡屋面種植在沿山墻和檐溝部位應設置防護欄桿。
3.14既有建筑屋面改造前檢測鑒定結構性，應以結構鑒定報告作為建設依據，確定種植形式。
3.15既有建筑屋面改造成種植屋面宜選用輕質種植土、地被植物。
3.16根據建筑荷載和功能要求確定種植屋面形式，根據植物種類確定種植土厚度，并應符合下表的規定
                                                                              種植土厚度

植物種類	種植土厚度
	草坪、地被	小灌木	大灌木	小喬木
種植土厚度	≥100	≥300	≥500	≥600

3.17種植屋面宜設置雨水收集系統，水管、電纜線等設施應鋪設于防水層至上，屋面周邊應有防護設施，灌溉可采用滴灌、噴灌和滲灌設施。
3.18坡屋面種植在檐溝部位應設置防護欄桿。
3.19細部構造
3.19.1種植屋面的女兒墻、周邊泛水部位和屋面檐口部位，宜設置緩沖帶，其寬度不應＜300mm。緩沖帶可結合卵石帶、園路、排水溝等設置。
3.19.2防水層的泛水應至少高出種植土360mm，表面應為耐根穿刺防水材料。
3.19.3凡穿過屋面的設備管線，均應在結構層內預埋套管，并高出種植土面不應＜250mm。
3.19.4當變形縫作為種植屋面或其分區的邊界時，不應跨縫種植。
3.19.5雨水斗宜為外排式；內排式雨水斗應與屋面明溝、暗溝連通組成排水系統。雨水斗上方不得覆土種植，并應在周邊加設格柵、格篦等設施保護。
